11张图看明白玉米收获机

本文主要为大家讲述市面上常见的自走式玉米联合收获机,即自带动力的玉米联合收获机。
  该类产品国内目前有三行、四行、五行、六行等等,其特点是工作效率高,作业效果好,使用和保养方便,但其用途专一。
  国内现有机型摘穗机构多为摘穗板——拉径辊——拨禾链组合结构,秸秆粉碎装置有青贮型和粉碎两种。

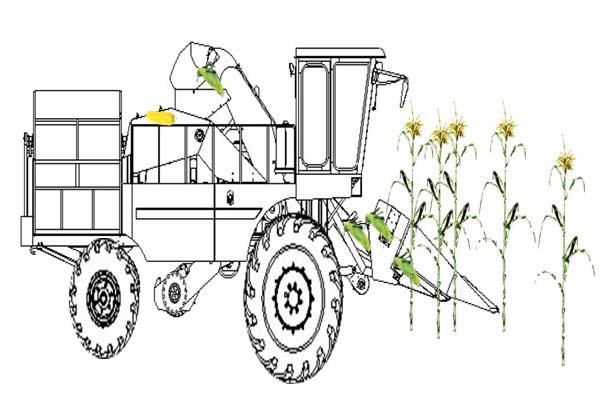

  玉米收获机示意图
  国内穗收玉米机主要结构有:
  割台(摘穗)、过桥、升运器、剥皮机(果穗剥皮)、籽粒回收箱、卸粮装置、传动装置、切碎器(秸秆还田)、发动机、行走系统、液压系统、电器系统、驾驶操作系统等。
  割台
  主要有:分禾器 ,摘穗单元 ,输送搅龙 ,割台机架及相关传动件。

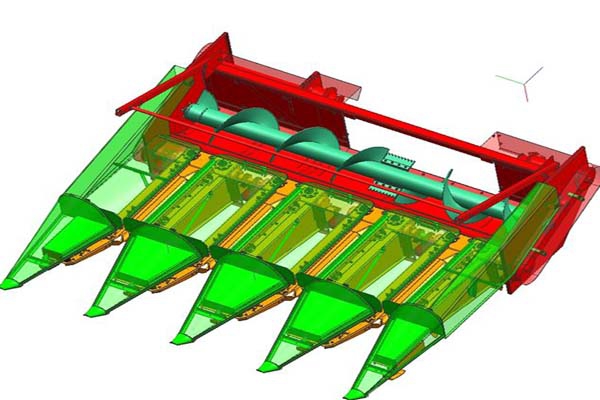

  玉米收获机割台三维示意图

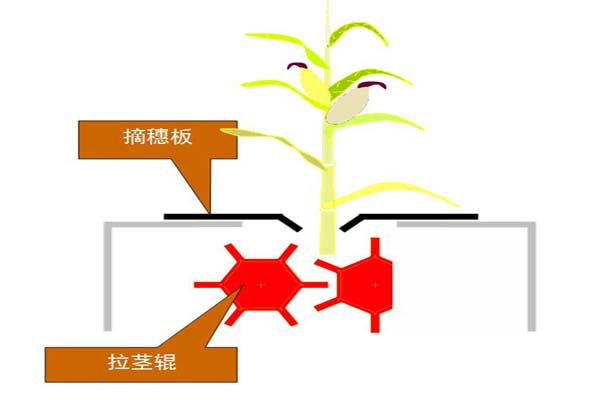

  摘穗过程概念图

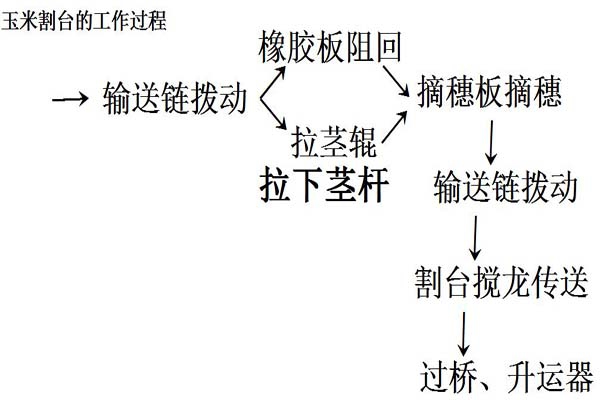

  玉米割台的工作过程
  果穗升运机构
  下图是玉米果穗升运及果穗箱的结构原理:

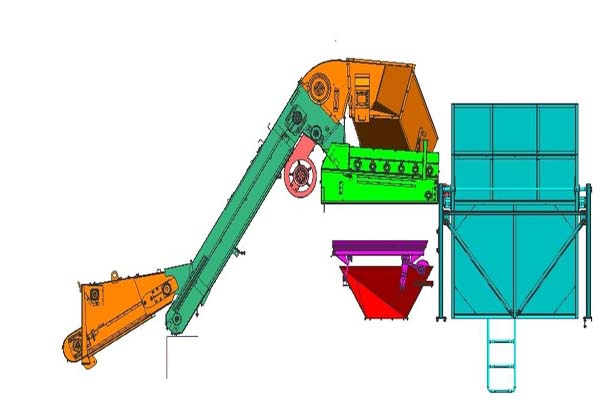

  玉米果穗升运及果穗箱侧视图

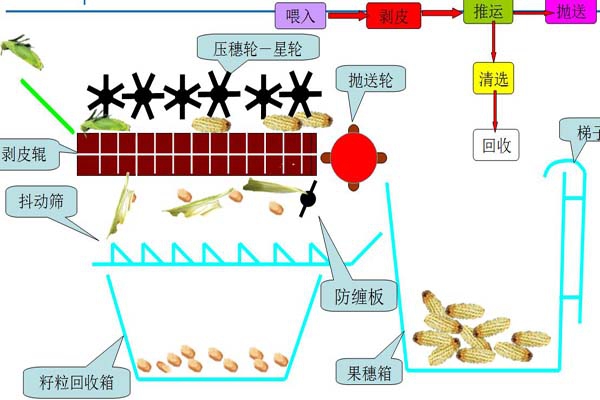

  玉米果穗升运机构原理图
  剥皮机
  主要作用是剥除果穗上的苞叶。剥皮辊为平辊排列的剥皮机构,主要有剥皮铁辊、剥皮胶辊、压送器组成。

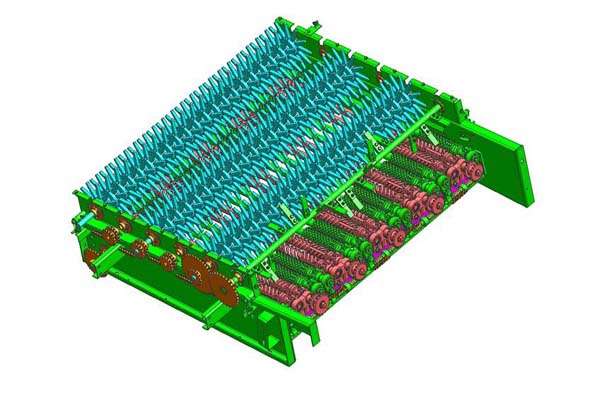

  剥皮机三维图
  主要依靠剥皮铁辊上的缺口和星轮的揉搓作用实现苞叶的掀开,掀开后的苞叶被铁辊和胶辊强制拉下。压送星轮的作用也起到向后输送果穗的作用。

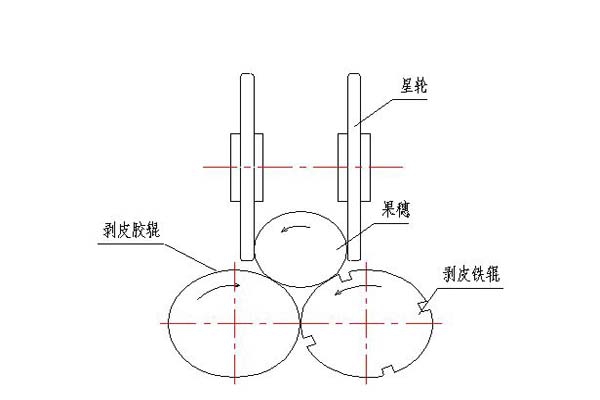

  剥皮机概念图
  清选系统
  主要作用是对从剥皮机上剥下苞叶进行筛分,以将混合于其中的籽粒进行分离。主要的类型有编织筛、冲孔筛、贝壳筛等,通过多年的市场验证,贝壳筛具有较好的综合性能。

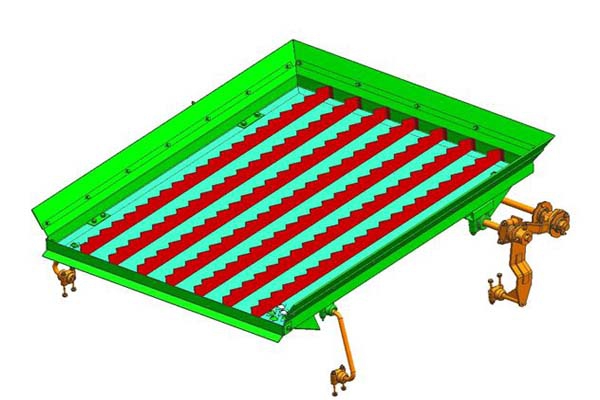

  清选筛三维图:由筛底、助推齿板、支撑驱动机构组成。
  粮仓及均布装置
  主要作用是对剥皮后的果穗进行收集,在装满后实现集中侧翻卸粮。主要有卸粮油缸、果穗箱、抛送辊组成。

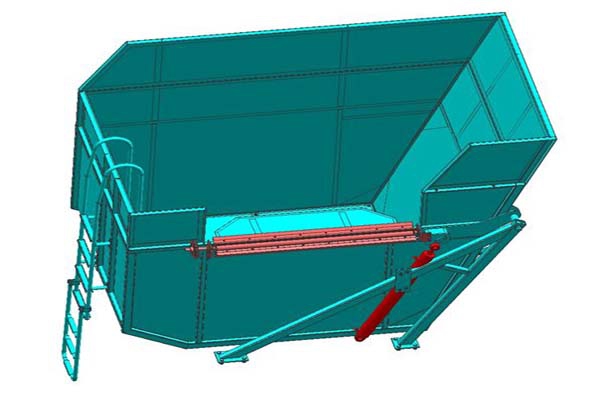

  粮仓三维图

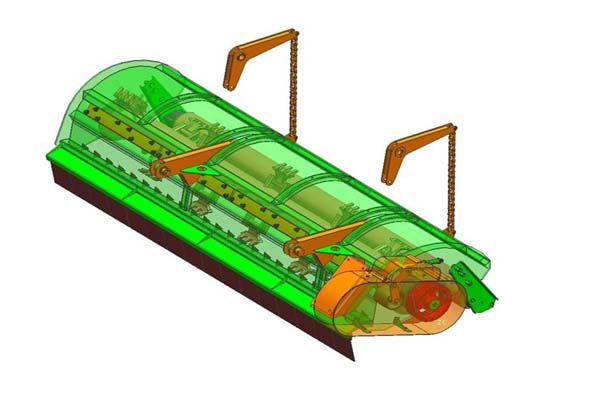

  茎杆粉碎还田机装置
  主要作用是对摘穗后的秸秆进行粉碎,由还田机壳体、刀轴、锤爪及悬挂机构组成。
