雷沃:辊式玉米机割台的调整方法

收获技巧:摘穗台最佳高度正好能收到玉米植株上全部玉米果穗。(果穗下10-20公分)可减少断茎秆,减轻对果穗冲击降低籽粒损失,分禾器分为左分禾器、中分禾器和右分禾器,分禾器主要对玉米植株起扶持、导向作用。收获玉米时,要确保分禾器在玉米行间内对中收获。如果出现偏离,将会增加损失,影响收获效果。

摘穗辊式摘穗台工作原理

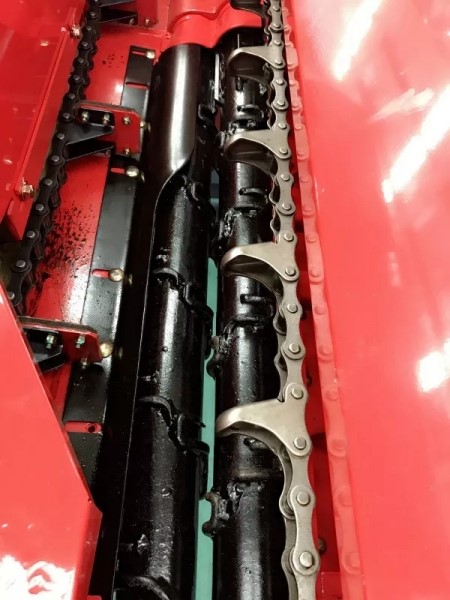

 先将割台的摘穗道对准玉米行,割台上每个摘穗道前部都有V字形导向装置,称作分禾器,它的作用是在机器前进时引导玉米茎杆进入两对摘穗辊前端的入口,V字形入口处还带有拨禾装置。它能扶持玉米茎杆,将其喂入摘穗装置。摘穗装置是两对相对旋转的表面带螺旋凸筋的螺旋爪型摘穗辊,摘穗辊的轴线与水平面成一倾角。玉米茎杆沿摘穗辊轴线方向喂入,被摘穗辊向后下方拉动,玉米穗因粗大和坚硬不能通过两摘穗辊的间隙,被摘穗辊上的螺旋爪卡住并摘下,被摘下的玉米穗进入后续的输送装置。
  摘穗棍式摘穗台特点
  优点:
  l 对不同状态作物的适应性好,工作较可靠;
  l 摘取的果穗带有苞叶较少,果穗箱的含杂率低。
  缺点:
  l 间隙调整不当时易咬伤穗,
 造成损失率和籽粒破碎率增加;
  l 传动复杂,结构质量较大;
  l 果穗成熟度过高时容易造成籽粒损失。
  喂入链的张紧调节
  (1)调节输送链时,首先松开张紧轮轴在摘穗台架上的安装螺母,再调节张紧轮架上调节螺杆上的螺母,使喂入链张紧。
  (2)传动链的张紧调节:传动链张紧轮是通过一对齿板安装、固定在摘穗台架上,张紧调节时需将固定螺栓松开,将传动链张紧后,将齿板对正后,将螺栓紧固。
  (3)调节拨禾链时,首先松开调节螺杆上的锁紧螺母,调节张紧弹簧使张紧轮张紧短拨禾链。


  摘穗辊间隙调整


摘穗辊间隙是指一根摘穗辊上摘穗齿外圆与另一根摘穗辊轴的外圆之间的间隙。摘穗辊间隙通过调节螺杆调节。调节螺杆一端安装在摘穗辊安装座上,另一端安装在摘穗机架上。松开调整螺母,调整调节螺杆的位置,可以改变摘穗辊间隙,调整后锁紧调整螺母。在收割作物茎秆平均直径在20mm左右的玉米时,摘穗辊间隙一般调到 6mm~8mm。间隙调节过小,挤断的茎秆就会增多,摘穗道和果穗升运器容易堵塞;间隙调节过大,果穗根部的籽粒挤掉、挤碎的较多。
