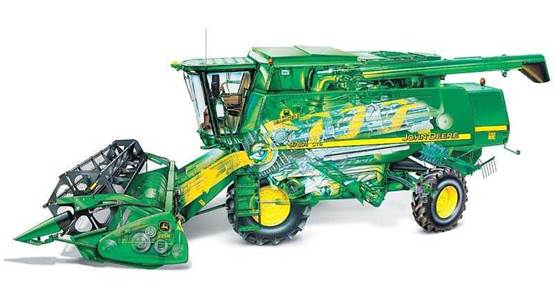

约翰迪尔9780CTS收割机故障码

诊断故障代码

诊断故障代码优先级

重要信息：这些诊断故障代码仅供参考。有关具体诊断信息，请参阅您的John Deere经销商。

每个诊断故障代码（DTC）都有优先权。DTC的优先级以DTC显示给操作员的方式指示：

· 优先级1 - 角架显示1将停止正常功能，并显示DTC。这表示需要停止收割机的问题，发动机立即关闭，问题得到纠正。A柱显示1将显示DTC，直到问题解决。

· 优先级2 - A柱显示1诊断指示灯亮起。这表示应立即检查的问题

· 优先级3 - DTC将被存储，但不向操作员指示。

OUZXMAG，00018B7 -19-10OCT02-1 / 25

OUZXMAG，00018B7 -19-10OCT02-2 / 25

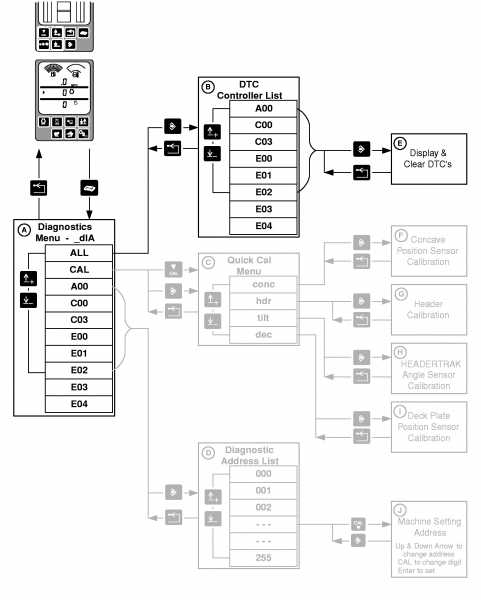

A诊断菜单
B诊断故障代码控制器列表
C-Quick Cal菜单
D诊断地址列表

E-Display和Clear Diangostic故障代码
F-凹坑传感器校准
G-Header校准

H-HeaderTrak角度传感器校准
I-Deck Plate位置传感器校准

J机设置地址 - 向上和向下箭头按钮更改地址 - CAL按钮更改位数 - 输入按钮将更改设置为内存

访问诊断故障代码

准备收割机：

· 将钥匙开关转到运行位置。

OUZXMAG，00018B7 -19-10OCT02-3 / 25

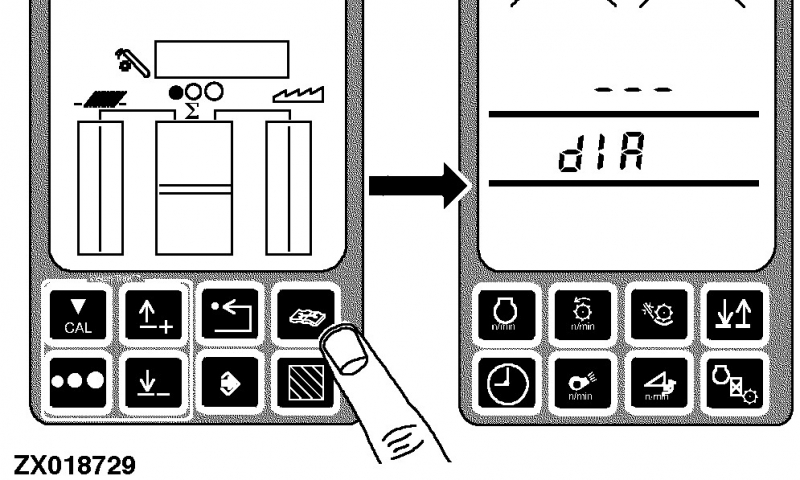

按诊断开关。dia将出现在A柱显示屏1上。

OUZXMAG，00018B7 -19-10OCT02-4 / 25

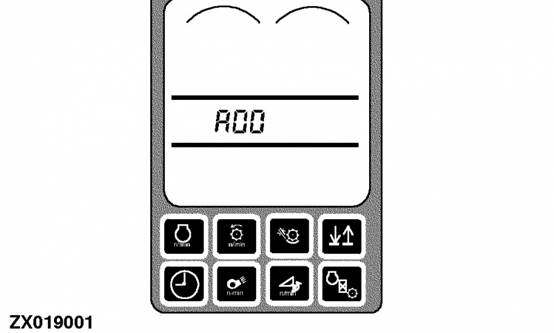

按向上或向下箭头开关获取所需的地址。例如A00出现在A柱显示屏1上。

OUZXMAG，00018B7 -19-10OCT02-5 / 25

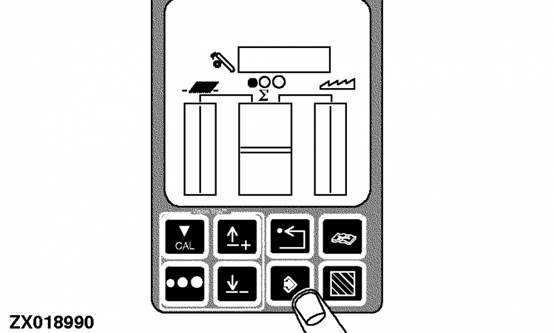

按进入开关。

OUZXMAG，00018B7 -19-10OCT02-6 / 25

按向上箭头开关一次。如果诊断故障代码可用A00和codE将显示在A柱显示1上。

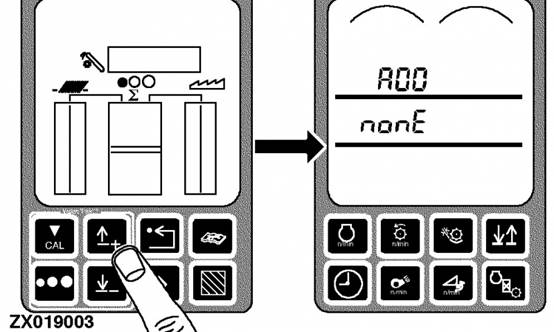

如果没有DTC可用，A00和nonE将显示在A柱显示屏1上。

OUZXMAG，00018B7 -19-10OCT02-7 / 25

要读取并记录诊断故障代码，请按enter开关。

OUZXMAG，00018B7 -19-10OCT02-8 / 25

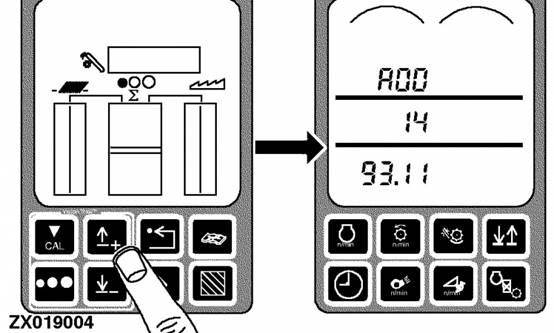

按向上或向下箭头开关滚动浏览诊断故障代码。

· 记录每个控制单元的名称

· 记录每个可疑参数号

· 记录每个故障模式标识符

OUZXMAG，00018B7 -19-10OCT02-9 / 25

显示所有代码后，可以选择清除这些代码。

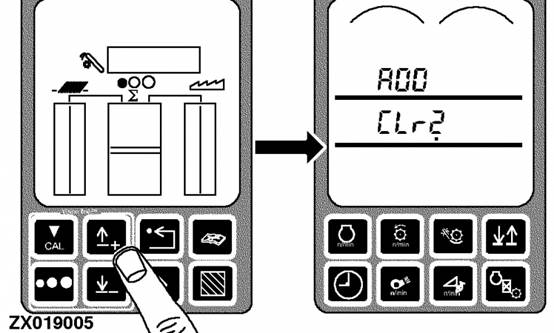

滚动到代码列表的末尾，直到CLr？被展示。

OUZXMAG，00018B7 -19-10OCT02-10 / 25

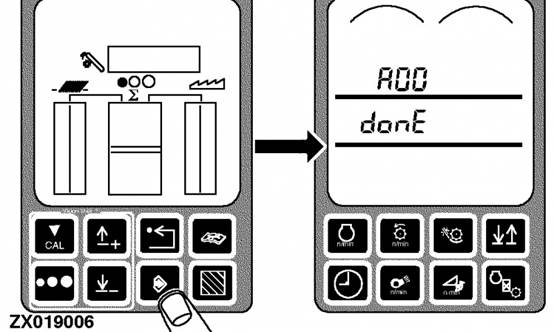

按enter开关清除代码。A00和donE将出现在A柱显示屏1上。

OUZXMAG，00018B7 -19-10OCT02-11 / 25

注意：问题解决之前，无法清除优先级1代码。

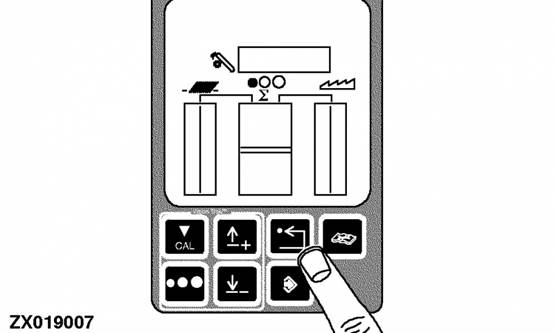

按向后箭头键三次，恢复正常运行。

OUZXMAG，00018B7 -19-10OCT02-12 / 25

A00 - 发动机控制单元诊断故障代码

控制单元

SPN

FMI

权利

描述

A00

油门输入无效或未收到

A00

燃油压力传感器（cc＃131）电压超出范围高 - 大于4 VDC

A00

燃油压力传感器（cc＃131）电压超出范围低。

A00

当发动机起动并且高压泵关闭时，共轨压力下降太快。

A00

燃油压力传感器读数不正确。

A00

起动时，短时间起动后共轨压力不会发展。

A00

燃油传感器中的水（cc＃136）电压超出范围高。

A00

燃油传感器中的水（cc＃136）电压超出范围低。

A00

在燃料中检测到水。

A00

100

发动机转速高于起动转速时，油压传感器打开

A00

100

发动机未运行时，油压传感器关闭。

A00

105

发动机歧管空气温度传感器电压超出范围高。设备或接线故障。

A00

105

发动机歧管空气温度传感器电压超出范围。设备或接线故障。

A00

105

发动机歧管空气温度高于88°C / 190°F（中等严重水平）。最大功率级别降级。功率提升被禁用。

A00

107

空气过滤器限制开关表示堵塞的空气过滤器。

A00

110

发动机冷却液温度高于115°C / 240°F（最严重水平）。最大功率级别降级。功率提升被禁用。

A00

110

发动机冷却液温度传感器电压超出范围高。设备或接线故障。

A00

110

发动机冷却液温度传感器电压超出范围低。设备或接线故障。

A00

110

发动机冷却液温度高于110°C / 230°F。最大功率级别降级。功率提升被禁用。

A00

111

冷却液液位低。发动机冷却液温度高于125°C / 257°F。最大功率级别降级。功率提升被禁用。）

A00

158

控制器没有正常关机。

A00

174

发动机燃油温度传感器电压超出范围高。设备或接线故障。喷油泵可能因热燃料失去润滑性能而受损。

A00

174

发动机燃油温度传感器电压超出范围低。设备或接线故障。喷油泵可能因热燃料失去润滑性能而受损。

A00

174

发动机燃油温度高于正常范围（大于65°C / 149°F。最大功率水平和功率提升降低。

A00

611

喷油器驱动器在喷油器配线中检测到电池短路。

A00

611

喷油器驱动器已经在喷油器配线中检测到接地短路。

A00

627

所有喷油器电流都超出规格。喷油器引入电流太低或注入器暂停电流不正确

A00

636

泵位置传感器+（cc＃172）和/或泵位置传感器检测到电气噪声 - （cc＃173）

A00

636

泵位传感器信号丢失

OUZXMAG，00018B7 -19-10OCT02-13 / 25

控制单元

SPN

FMI

权利

描述

A00

636

泵位传感器信号具有不正确的脉冲模式

A00

637

泵位置传感器+（cc＃174）和/或泵位置传感器检测到电气噪声 - （cc＃175）

A00

637

发动机转速传感器和泵位置传感器之间的位置关系不正确

A00

637

发动机转速传感器信号丢失

A00

637

发动机转速传感器信号脉冲模式不正确

A00

651

喷油器＃1的电流低于预期。

A00

651

喷油器＃1的电流增加太快。

A00

651

到气缸＃1的燃料流量低于预期。

A00

652

喷油器＃2的电流低于预期。

A00

652

喷油器＃2的电流增加太快。

A00

652

到气缸＃2的燃料流量低于预期。

A00

653

喷油器＃3的电流低于预期。

A00

653

喷油器＃3的电流增加太快。

A00

653

到气缸＃3的燃料流量比预期低。

A00

654

喷油器＃4的电流低于预期。

A00

654

喷油器＃4的电流增加太快。

A00

654

到＃4气缸的燃料流量低于预期。

A00

655

喷油器＃5的电流低于预期。

A00

655

喷油器＃5的电流增加太快。

A00

655

到＃5气缸的燃料流量比预期要低。

A00

656

喷油器＃6的电流低于预期。

A00

656

喷油器＃6的电流增加太快。

A00

656

到＃6缸的燃料流量低于预期。

A00

1080

共轨压力传感器功率（cc＃721）电压过高

A00

1080

共轨压力传感器功率（cc＃721）电压过低。

A00

1347

驱动器检测电路中的问题，泵电磁阀1低（cc＃178）。

A00

1347

共轨压力控制不能匹配所需的共轨压力。它可能太高或太低。

A00

1347

泵电磁阀1不提供预期的燃料流量。

A00

1348

驱动器检测电路中的问题，泵电磁阀2低（cc＃179）。

A00

1348

泵电磁阀2没有提供预期的燃料流量。

A00

1569

发动机保护 - 由于其他故障而降低功率。该代码与105.16,110.00,110.03,110.04和110.16一起出现。

A00

2000年

发动机控制单元安全违规。

OUZXMAG，00018B7 -19-10OCT02-14 / 25

C00 - 扶手控制单元诊断故障代码

控制单元

SPN

FMI

权利

描述

C00

158

控制电路功率（cc＃023）低于10.5 VDC。

C00

170

CLIMATRAK驾驶室空气温度传感器电压过高 - 大于4.8 VDC。表示传感器电阻大于60KΩ（-22°F或-30°C）。

C00

170

CLIMATRAK驾驶室空气温度传感器电压太低 - 小于0.1 VDC。表示传感器电阻小于50Ω（293°F或145°C）。

C00

172

CLIMATRAK外部空气温度传感器电压过高 - 大于4.8 VDC。表示传感器电阻大于60KΩ（-22°F或-30°C）。

C00

172

CLIMATRAK外部空气温度传感器电压太低 - 小于0.1 VDC。表示传感器电阻小于50Ω（293°F或145°C）。

C00

190

发动机控制单元缺少CAN总线消息 - 发动机转速

C00

605

CLIMATRAK Lo压力开关（cc＃914）为12VDC。来自左控制单元的CAN总线消息指示CLIMATRAK Hi压力开关（cc＃915）为0VDC。CLIMATRAK Hi压力开关是开放的或有一个线束问题。

C00

627

延时功率（cc＃006）电压高于16 VDC。高电压情况必须解决。

C00

627

延迟功率（cc＃006）低于10.5 VDC。

C00

628

控制器不能退出引导程序程序。断开扶手控制单元连接器X653和X654。重新连接连接器。如果情况仍然存在，请更换扶手控制单元。

C00

630

控制器上电时EEPROM测试失败。如果情况仍然存在，请更换扶手控制单元。

C00

639

CAN总线消息未正确发送或接收。可能的效果是无，响应迟缓或机器关机。

C00

875

来自左控制单元的CAN总线消息表示CLIMATRAK离合器信号（cc＃913）为12VDC。CLIMATRAK Lo压力开关（cc＃914）为0VDC。CLIMATRAK Lo压力开关是开放的或有一个线束问题。

C00

1490

后轴速度未知。如果在后轴沿正向旋转的情况下接合反向器，则进料室可能会发生损坏。

C00

1498

割台输出晶体管检测开路，短路，过压或过温情况。扶手控制单元将脱开割台。必须先清除故障条件，才能使用割台。

C00

1499

分离器接合输出晶体管检测开路，短路，过压或过温情况。扶手控制单元将使分离器脱离。在分离器接合之前，必须拆除故障条件。

C00

1499

分离器接合故障检测电路指示故障。这是一个重要的脱离覆盖制度。如果情况仍然存在，请更换扶手控制单元。

C00

1504

座椅开关已连续关闭6小时。开关或线束短路。当操作员离开座椅时，插头将不会脱离。这必须被纠正。

C00

1505

HEADERTRAK灵敏度调节电压太高 - 大于4.5 VDC。设备或接线故障。

C00

1505

HEADERTRAK灵敏度调节电压太低 - 小于0.5 VDC。设备或接线故障。

C00

1506

HEADERTRAK速率调整电压太高 - 大于4.5 VDC。设备或接线故障。

C00

1506

HEADERTRAK速率调整电压太低 - 小于0.5 VDC。设备或接线故障。

OUZXMAG，00018B7 -19-10OCT02-15 / 25

控制单元

SPN

FMI

权利

描述

C00

1505

HEADERTRAK速率调整校准故障：电位器校准方向错误或两个校准端点之间的差异小于2.00伏。此诊断故障代码仅在校准故障期间显示，不存储。

C00

1547

CLIMATRAK内核温度传感器电压过高 - 大于4.47 VDC。表示传感器电阻大于101KΩ（-4°F或-20°C）。

C00

1547

CLIMATRAK内核温度传感器电压过低 - 小于0.1 VDC。表示传感器电阻小于52Ω（356°F或180°C）。

C00

1548

CLIMATRAK出口空气温度传感器电压过高 - 大于4.8 VDC。表示传感器电阻大于60KΩ（-22°F或-30°C）。

C00

1548

CLIMATRAK出口空气温度传感器电压太低 - 小于0.1 VDC。表示传感器电阻小于50Ω（293°F或145°C）。

C00

1549

CLIMATRAK水阀位置大于指令位置的30％以上。

C00

200011

CLIMATRAK太阳能传感器电压过高 - 大于4.8 VDC。设备或接线故障。

C00

200011

CLIMATRAK太阳能传感器电压太低 - 小于1.5 VDC。设备或接线故障。

C00

200017

CAN总线消息从A柱控制单元丢失。

C00

200018

从左控制单元丢失CAN总线消息。

C00

200201

分离器接合开关输入不正确。

C00

200202

标题接合开关输入不正确。

OUZXMAG，00018B7 -19-10OCT02-16 / 25

C03 – A柱控制单元诊断故障代码

控制单元

SPN

FMI

权利

描述

C03

右控制单元 - 燃油油位缺失CAN总线消息。

C03

110

发动机控制单元缺少CAN总线消息 - 发动机冷却液温度

C03

190

发动机控制单元缺少CAN总线消息 - 发动机转速

C03

627

延迟功率（cc＃006）电压超出范围高 - 大于16 VDC。

C03

628

控制器不能退出引导程序程序。断开A柱控制单元连接器X500。重新连接连接器。如果条件仍然存在，请更换A柱控制单元。

C03

630

上电时EEPROM失败。如果条件仍然存在，请更换A柱控制单元。

C03

639

CAN总线消息未正确发送或接收。可能的效果是无，响应迟缓或机器关机。

C03

1079

凹座传感器电源电压高 - 大于5.5 VDC。

C03

1079

传感器电源电压低于4.5 VDC。

C03

1486

传感器电压过高 - 大于4.5 VDC。设备或接线故障。

C03

1486

传感器电压过低 - 小于0.5 VDC。设备或接线故障。

C03

1487

调光电压太高 - 大于4.5 VDC。设备或接线故障。

C03

1487

调光电压太低 - 小于0.5 VDC。设备或接线故障。

C03

1492

驾驶室内部背光输出晶体管检测开路，短路，过电压或过温情况。角隅控制单元将关闭背光。在打开背光灯之前，必须先去除故障条件。

C03

1493年

CAN总线消息从主尾部传感器 - 尾部体积中丢失

C03

1500

A柱显示单元1上的开关关闭超过30秒。

C03

1501

A柱显示单元2上的开关关闭超过30秒。

C03

1502

A柱显示单元3上的开关关闭超过30秒。

C03

1503

扶手控制单元缺少CAN总线消息 - 扶手开关状态

C03

1510

右控制单元丢失CAN总线消息 - 收割机温度

C03

1511

从右控制单元丢失CAN总线消息 - 谷物损失

C03

1515

标题控制单元 - 标题数据中丢失CAN总线消息

C03

1552

CLIMATRAK温度设定值调节电压过高 - 大于4.5 VDC。设备或接线故障。

C03

1552

CLIMATRAK温度设定值调节电压太低 - 小于0.5 VDC。设备或接线故障。

C03

1552

CLIMATRAK温度设定值调整未校准。请参阅诊断地址C03-135进行校准。

C03

1553

CLIMATRAK风扇速度调节电压过高 - 大于4.5 VDC。设备或接线故障。

C03

1553

CLIMATRAK风扇速度调节电压太低 - 小于0.5 VDC。设备或接线故障。

C03

1553

风扇速度调整未校准。请参阅诊断地址C03-134进行校准。

C03

1565

扶手控制单元缺少CAN总线消息 - 分离器和割台连接状态

OUZXMAG，00018B7 -19-10OCT02-17 / 25

控制单元

SPN

FMI

权利

描述

C03

1567

标题控制单元丢失CAN总线消息 - 控制模式

C03

100100

从左控制单元 - 系统数据丢失CAN总线消息

C03

100101

从左控制单元2 - 系统数据丢失CAN总线消息

C03

100106

A柱显示单元4上的开关关闭超过30秒。

E00 - 尾部控制单元诊断故障代码

控制单元

SPN

FMI

权利

描述

E00

190

发动机控制单元缺少CAN总线消息 - 发动机转速

E00

628

控制器不能退出引导程序程序。将钥匙开关转到OFF位置。等待30秒。如果条件仍然存在，请更换主尾部传感器。

E00

630

上电时EEPROM失败。如果条件仍然存在，请更换主尾部传感器。

E00

639

尾部控制单元不能及时收到CAN总线消息。可能的效果是无，响应迟缓或机器关机。其他诊断故障代码将指示丢失的消息。

E00

639

CAN总线消息未正确发送或接收。可能的效果是无，响应迟缓或机器关机。

E00

1493年

尾部系统故障。原因未知

E00

1493年

尾部系统校准超出范围高（传感器检测器接收的光线太少）。重新校准。如果情况仍然存在，可能是脏传感器或传感器故障。

E00

1493年

尾部系统校准超出范围低（传感器检测器接收太多的光）。重新校准。如果情况仍然存在，可能会丢失导流板或传感器故障。

E00

1494

在主尾部传感器中检测到卡住的照片接收器。清理主尾部传感器。如果状况仍然存在，请更换传感器。

E00

1494

主尾部传感器故障。原因未知

E00

1495

在从尾部传感器中检测到卡住的照片接收器。清洁从站尾传感器。如果状况继续，请更换传感器。

E00

1495

尾部附属传感器故障。原因未知

E00

1496

尾部导流板丢失

E00

1511

从右控制单元丢失CAN总线消息 - 种子大小

E00

1565

从扶手控制单元丢失CAN总线消息 – 割台和分离器

OUZXMAG，00018B7 -19-10OCT02-18 / 25

E01 - 割台控制单元诊断故障代码

控制单元

SPN

FMI

权利

描述

E01

从A柱控制单元丢失CAN总线消息 - 车轮速度

E01

190

发动机控制单元缺少CAN总线消息 - 发动机转速

E01

627

控制器电源电压超出范围高 - 大于16 VDC。

E01

628

控制器不能退出引导程序程序。断开标题控制单元连接器X205。重新连接连接器。如果条件仍然存在，更换标题控制单元。

E01

630

系统未校准或上电时EEPROM失败测试。校准标题如果条件仍然存在，请更换标题控制单元。

E01

639

割台控制单元未及时收到多个CAN总线消息。可能的影响没有影响，反应迟缓或没有反应。

E01

1079

高度传感器功率（cc＃481）电压过高 - 大于5.25VDC。高度传感器功率用于为返回切割传感器，前进/后退位置传感器，甲板位置传感器，右HEADERTRAK传感器，中心HEADERTRAK传感器和左HEADERTRAK传感器供电。割台控制单元的电压调节器不好或布线短路。

E01

1079

高度传感器功率（cc＃481）电压太低 - 小于4.75VDC。高度传感器功率用于为返回切割传感器，前进/后退位置传感器，甲板位置传感器，右HEADERTRAK传感器，中心HEADERTRAK传感器和左HEADERTRAK传感器供电。割台控制单元的电压调节器不好或布线短路。

E01

1080

高度传感器功率2（cc＃471）电压太高 - 大于5.25VDC。高度传感器功率2用于为HEADERTRAK角度传感器和割台升高压力传感器供电。割台控制单元的电压调节器不好或布线短路。

E01

1080

高度传感器功率2（cc＃471）电压太低 - 小于4.75VDC。高度传感器功率2用于为HEADERTRAK角度传感器和割台升高压力传感器供电。割台控制单元的电压调节器不好或布线短路。

E01

1515

HEADERTRAK系统未校准当前连接的标题。执行校准程序。

E01

1516

HEADERTRAK - 地面压力系统未校准当前附加的标题。执行校准程序。

E01

1517

割台压力（cc＃706）电压太低 - 小于0.25 VDC。

E01

1518

当HEADERTRAK处于自动模式时，电路代码436,487,468和489改变。这些是标识收割机中标题类型的标题选择行。

E01

1518

标题未连接或无效连接。电路代码436,487,468和489是标识收割机上的标题类型的标题选择行。

E01

1518

无法激活HEADERTRAK茬高度或HEADERTRAK倾斜标题传感器不可用。

E01

1519

割台阀驱动器检测到开路，短路，过压或过温情况。割台控制单元将不会启动割台阀，直到故障状态被移除。

E01

1520

割台下阀驱动器检测到开路，短路，过压或过温情况。在故障条件消除之前，割台控制单元将不会启动割台下阀。

E01

1521

倾斜左阀门驱动器检测到开路，短路，过压或过温情况。割台控制单元将不会启动HEADERTRAK倾斜左阀，直到故障状态被移除。

OUZXMAG，00018B7 -19-10OCT02-19 / 25

控制单元

SPN

FMI

权利

描述

E01

1522

倾斜阀门驱动器检测到开路，短路，过压或过温情况。割台控制单元将不会启动HEADERTRAK倾斜阀，直到故障状态被移除。

E01

1524

拨禾轮正向阀驱动器检测到开路，短路，过压或过温情况。在故障状态消除之前，割台控制单元将不会启动拨禾轮正转阀。

E01

1525

拨禾轮后门阀驱动器检测到开路，短路，过压或过温情况。在故障条件消除之前，割台控制单元将不会启动拨禾轮后排阀。

E01

1526

拨禾轮升高阀门驱动器检测到开路，短路，过压或过温情况。在断开故障之前，割台控制单元将不会启动卷取提升阀。

E01

1527

拨禾轮下阀驱动器检测到开路，短路，过压或过温情况。在故障条件消除之前，割台控制单元将不会启动卷筒下阀。

E01

1528

降速阀驱动器检测到开路，短路，过压或过温情况。在故障条件消除之前，割台控制单元将不会启动掉油阀。

E01

1529

蓄能器截止阀驱动器检测到开路，短路，过压或过温情况。在故障条件消除之前，割台控制单元将不会启动蓄能器截止阀。

E01

1531

拨禾轮速度提升驱动器检测到开路，短路，过压或过温情况。在升级速度模式下，割台控制单元将不会启动拨禾轮速度执行器，直到故障状态消失

E01

1532

拨禾轮速度降低驱动器检测到开路，短路，过压或过温情况。割台控制单元将不会在降速模式下启动拨禾轮速度执行器，直到故障状态被移除

E01

1533

HEADERTRAK - 返回切割传感器（cc＃828）电压过高 - 大于4.5 VDC。设备故障或布线。

E01

1533

HEADERTRAK - 返回切割传感器（cc＃828）电压太低 - 小于0.5 VDC）。设备故障或布线。

E01

1534

左HEADERTRAK传感器（cc＃412）电压过高 - 大于4.5 VDC。设备故障或布线。

E01

1534

左HEADERTRAK传感器（cc＃412）电压太低，不足0.5 VDC。设备故障或布线。

E01

1535

右HEADERTRAK传感器（cc＃454）电压太高 - 大于4.5 VDC）。设备故障或布线。

E01

1535

右HEADERTRAK传感器（cc＃454）电压太低 - 小于0.5 VDC）。设备故障或布线。

E01

1536

中心HEADERTRAK传感器（cc＃414）电压过高 - 大于4.5 VDC。设备故障或布线。

E01

1536

中心HEADERTRAK传感器（cc＃414）电压太低 - 小于0.5 VDC。设备故障或布线。

E01

1537

拨禾轮前/后位置传感器或甲板位置传感器（cc＃834）电压过高 - 大于4.5 VDC。设备故障或布线。

E01

1537

拨禾轮前/后位置传感器或甲板位置传感器（cc＃834）电压过低 - 小于0.5 VDC。设备故障或布线。

E01

1538

拨禾轮高度传感器（cc＃835）电压过高 - 大于4.5 VDC。设备故障或布线。

E01

1538

拨禾轮高度传感器（cc＃835）电压太低 - 小于0.5 VDC。设备故障或布线。

OUZXMAG，00018B7 -19-10OCT02-20 / 25

控制单元

SPN

FMI

权利

描述

E01

1539

HEADERTRAK角度传感器（cc＃833）电压过高 - 大于4.5 VDC。设备故障或布线。

E01

1539

HEADERTRAK角度传感器（cc＃833）电压太低 - 小于0.5 VDC。设备故障或布线。

E01

1541

拨禾轮速度未知。

E01

1544

扶手控制单元丢失CAN总线消息 - 多功能杠杆开关状态

E02 - 右控制单元诊断故障代码

控制单元

SPN

FMI

权利

描述

E02

燃油液位信号（cc＃652）电压过高 - 大于1.96 VDC。设备或接线故障。

E02

燃油液位信号（cc＃652）电压太低 - 小于0.12 VDC。设备或接线故障。

E02

627

电子电源（cc＃021）电压过高 - 大于16VDC。

E02

628

控制器不能退出引导程序程序。将钥匙开关转到OFF位置。等待30秒。如果条件仍然存在，请更换右控制单元。

E02

630

上电时EEPROM失败。如果条件仍然存在，请更换右控制单元。

E02

639

CAN总线消息未及时由右控制单元接收。可能的效果是无，响应迟缓或机器关机。其他诊断故障代码将指示丢失的消息

E02

639

CAN总线消息未正确发送或接收。可能的效果是无，响应迟缓或机器关机。

E02

1498

从扶手控制单元丢失CAN总线消息 - 割台状态

E02

1500

从A柱控制单元丢失CAN总线消息 - 机器配置

E02

1500

来自A柱控制单元的CAN总线消息无效 - 机器配置

E02

1508

液压油温度传感器（cc＃775）电压过高 - 大于4.97 VDC。设备或接线故障。

E02

1508

液压油温度传感器（cc＃775）电压过低 - 小于0.29 VDC。设备或接线故障。

E02

1509

主变速箱油温传感器（cc＃774）电压过高 - 大于4.97 VDC。设备或接线故障。

E02

1509

主变速箱油温传感器（cc＃774）电压过低 - 小于0.29 VDC。设备或接线故障。

E02

1510

斩波器角度传感器（cc＃781）电压过高（高于4.97 VDC）。设备或接线故障。

E02

1510

斩波器角度传感器不在校准范围内。执行校准程序。

E02

1565

从扶手控制单元丢失CAN总线消息 - 离散输入状态

OUZXMAG，00018B7 -19-10OCT02-21 / 25

E03 - 左控制单元诊断故障代码

控制单元

SPN

FMI

权利

描述

E03

190

发动机控制单元缺少CAN总线消息 - 发动机转速

E03

627

电子电源（cc＃021）电压过高 - 大于15.5 VDC。

E03

628

控制器不能退出引导程序程序。断开左控制单元割台X213。重新连接连接器。如果条件仍然存在，请更换左控制单元。

E03

630

上电时EEPROM失败。如果条件仍然存在，请更换左控制单元。

E03

639

CAN总线消息未正确发送或接收。可能的效果是无，响应迟缓或机器关机。

E03

876

CLIMATRAK压缩机驱动程序检测到开路，短路，过压或过温情况。

E03

1497

卸载Auger Engage驱动程序检测开路，短路，过压或过温情况。左控制单元不能接合螺旋钻直到故障状态被去除。

E03

1500

从A柱控制单元丢失CAN总线消息 - 接地速度和/或机器配置。

E03

1503

CAN扶手控制单元缺少CAN总线消息

E03

1515

标题控制单元缺少CAN总线消息

E03

200112

当控制继电器板未通电时，在控制继电器板的粮仓盖折叠继电器（K7）的输出端检测到12VDC。表示K7或控制电源（cc＃016）短路至12VDC可能出现的问题。

E03

200112

当控制继电器板被通电时，控制继电器板的谷物盖盖继电器（K7）的输出端没有检测到12VDC。表示K7或控制电源（cc＃016）可能出现的问题。

E03

200126

卸载螺旋摆动驱动器或卸载螺旋摆动驱动器检测开路，短路，过电压或过温条件。左控制单元不能摆动螺旋钻，直到故障状态被移除。

E03

200128

HILLMASTER II接合不亮，但在左控制单元的HillMaster接合信号（cc＃447）上检测到12VDC。左控制单元或HillMaster啮合信号（cc＃447）可能出现短路到12VDC的问题

E03

200128

启动时，HillMaster Engage Signal（cc＃447）不是12VDC。左控制单元或HillMaster接合信号（cc＃447）接线可能出现问题。当HILLMASTER II脱离时，诊断故障代码成为存储的代码。

E03

200129

Combine Lower驱动器检测到开路，短路，过压或过温情况。左控制单元不能接合“下降”，直至故障状态被移除。

E03

200132

左制动灯驱动器检测到开路，短路，过压或过温情况。只在ROAD模式下有效。

E03

200133

右制动灯驱动器检测到开路，短路，过压或过温情况。只在ROAD模式下有效。

E03

200134

左侧标记灯驱动器检测到开路，短路，过压或过温情况。只在ROAD模式下有效。

E03

200135

右侧标记灯驱动器检测到开路，短路，过压或过温情况。只在ROAD模式下有效。

E03

200137

进料器反向器驱动器检测到开路，短路，过压或过温情况。

E03

200140

在控制继电器板的地面（cc＃010）上检测到12VDC。表示接地连接问题。

OUZXMAG，00018B7 -19-10OCT02-22 / 25

控制单元

SPN

FMI

权利

描述

E03

200141

在控制继电器板的未开关电子电源（cc＃022）上未检测到12VDC。表示发动机舱继电器面板的未开关电子电源连接，接线或保险丝F20的问题。

E03

200142

在控制继电器板的光功率（cc＃014）上未检测到12VDC。指示发动机舱继电器面板的电源连接，接线或保险丝F18的问题。

E03

200143

控制继电器的控制电源（cc＃016）上未检测到12VDC。表示发动机隔室继电器面板的控制电源连接，接线，保险丝F8或继电器K4的问题。

E03

200144

在控制继电器板的光功率2（cc＃046）上未检测到12VDC。指示发动机舱继电器面板的光功率2连接，接线或保险丝F5的问题。

E03

200145

在控制继电器板的光功率3（cc＃047）上未检测到12VDC。指示发动机舱继电器面板的光功率3连接，接线或保险丝F3的问题。

E03

200146

在控制继电器板的光功率4（cc＃048）上未检测到12VDC。指示发动机舱继电器面板的光功率4连接，接线或保险丝F4的问题。

E03

200147

在控制继电器板的风扇速度调节功率（cc＃051）上未检测到12VDC。指示风扇转速调节电源连接，接线或发动机隔室继电器面板的保险丝F11或继电器K5的问题。

E03

200148

在控制继电器板的光功率5（cc＃049）上未检测到12VDC。指示发动机舱继电器面板的光功率5连接，接线或保险丝F9的问题。

E03

200149

指示左控制单元和控制继电器板之间的串行通信链路存在问题。

左控制单元2型号识别

左控制单元2将具有1或2个连接器。

如果左控制单元2有一个30针连接器，则为A型控制单元。如果左控制单元2有2个连接器，则为B型控制单元

OUZXMAG，00018B7 -19-10OCT02-23 / 25

E04 - 左控制单元2诊断故障代码

控制单元

SPN

FMI

权利

描述

E04

190

发动机控制单元缺少CAN总线消息 - 发动机转速

E04

627

延迟功率（cc＃006）电压过高 - 大于15.5 VDC。

E04

628

控制器不能退出引导程序程序。断开左控制单元2连接器X314和X315。重新连接连接器。如果情况仍然存在，请更换扶手控制单元。（仅限B型）

E04

630

上电时EEPROM失败。如果条件仍然存在，请更换左控制单元2。

E04

639

CAN总线关闭 - 有超过256个CAN总线错误（仅限B型）

E04

1500

CAN总线消息从A柱控制单元丢失

E04

1503

CAN扶手控制单元缺少CAN总线消息

E04

200150

脱粒速度在50秒后达不到指令速度

E04

200151

30秒后，脱粒清关未能达到指定的清关

E04

200152

130秒后清洁风扇速度未达到指令速度

E04

200310

左煞车执行器限位开关问题。出现在Chaffer 1 Position（cc＃824）上的脉搏。限位开关保持开启。（仅限B型）

E04

200311

左筛致动器限位开关问题。脉冲存在于筛1位置（cc＃825）。限位开关保持开启。（仅限B型）

E04

200312

左预精滤器执行器限位开关问题。脉冲存在于Precleaner 1 Position（cc＃823）。限位开关保持开启。（仅限B型）

E04

200313

右Chaffer执行器限位开关问题。出现在Chaffer 2 Position（cc＃819）上的脉搏。限位开关保持开启。（仅限B型）

E04

200314

右筛致动器限位开关问题。脉冲存在于筛2位置（cc＃827）。限位开关保持开启。（仅限B型）

E04

200315

正确的预滤器执行器限位开关问题。脉冲存在于Precleaner 2 Posaition（cc＃818）。限位开关保持开启。（仅限B型）

E04

200316

左Chaffer执行器命令移动，但Chaffer 1 Position（cc＃824）上没有脉冲。执行器处于有效位置。（仅限B型）

E04

200317

左筛式执行机构命令移动，但Sieve 1 Position（cc＃825）上没有脉冲存在。执行器处于有效位置。（仅限B型）

E04

200318

左预清洁器执行器命令移动，但Precleaner 1 Position（cc＃823）上没有脉冲。执行器处于有效位置。（仅限B型）

E04

200319

右Chaffer执行器命令移动，但Chaffer 2 Position（cc＃819）上没有脉冲。执行器处于有效位置。（仅限B型）

E04

200320

右筛刀执行器命令移动，但Sieve 2 Position（cc＃827）上没有脉冲。执行器处于有效位置。（仅限B型）

E04

200321

右Precleaner执行器命令移动，但Precleaner 2 Position（cc＃818）上没有脉冲。执行器处于有效位置。（仅限B型）

E04

200322

电源存在于Chaffer开放信号（cc＃374）上超过30秒。（仅限B型）

E04

200323

电源存在于Chaffer Close Signal（cc＃375）上超过30秒。（仅限B型）

E04

200324

电源存在于Sieve Open Signal（cc＃376）上超过30秒。（仅限B型）

E04

200325

电源关闭信号（cc＃377）超过30秒。（仅限B型）

E04

200326

电源出现在Precleaner开路信号（cc＃372）上超过30秒。（仅限B型）

E04

200327

电源出现在Precleaner关闭信号（cc＃373）上超过30秒。（仅限B型）

OUZXMAG，00018B7 -19-10OCT02-24 / 25

控制单元

SPN

FMI

权利

描述

E04

200328

在cc＃385上检测到接地短路。左控制单元2将不会启动左Chaffer执行器直到故障状态被移除。（仅限B型）

E04

200329

在＃385或384上检测到功率短路。左控制单元2将不会启动左煞车执行器，直到故障情况消除。（仅限B型）

E04

200330

在cc＃384上检测到接地短路。左控制单元2将不会启动左煞车执行器直到故障状态被移除。（仅限B型）

E04

200331

在cc＃387上检测到接地短路。左侧控制单元2将不会启动左侧执行器，直到故障状态被移除。（仅限B型）

E04

200332

在cc＃387或386上检测到功率短路。左控制单元2将不会启动左筛式执行机构，直到故障状态消除。（仅限B型）

E04

200333

在cc＃386上检测到接地短路。左控制单元2将不会启动左筛式执行器，直到故障状态被移除。（仅限B型）

E04

200334

在cc＃383上检测到接地短路。左控制单元2在故障状态消除之前将不会启动左侧预滤器执行器。（仅限B型）

E04

200335

在cc＃383或382上检测到的功率短路。左控制单元2将不会启动左前溢流器执行器直到故障状态被移除。（仅限B型）

E04

200336

在cc＃382上检测到接地短路。左侧控制单元2将不会启动左侧溢流阀执行器直到故障状态被移除。（仅限B型）

E04

200337

在cc＃393上检测到接地短路。左控制单元2将不会启动右Chaffer执行器直到故障状态被移除。（仅限B型）

E04

200338

在cc＃393或392上检测到功率短路。在除掉故障条件之前，左控制单元2将不会启动右Chaffer执行器。（仅限B型）

E04

200339

在cc＃392上检测到接地短路。左控制单元2将不会启动右Chaffer执行器，直到故障状态被移除。（仅限B型）

E04

200340

在cc＃395上检测到接地短路。左侧控制单元2将不会启动右侧筛选执行器直到故障状态被移除。（仅限B型）

E04

200341

在cc＃395或394上检测到功率短路。左侧控制单元2将不会启动右侧筛选执行器直到故障状态被移除。（仅限B型）

E04

200342

在cc＃394上检测到接地短路。左侧控制单元2将不会启动右侧筛选执行器，直到故障状态被移除。（仅限B型）

E04

200343

在cc＃389上检测到接地短路。左控制单元2将不会启动正确的预滤器执行器直到故障状态被移除。（仅限B型）

E04

200344

在cc＃389或388上检测到电力短路。左控制单元2将不会启动正确的预滤器执行器直到故障状态被移除。（仅限B型）

E04

200345

在cc＃388上检测到接地短路。左控制单元2将不会启动正确的预滤器执行器直到故障状态被移除。（仅限B型）

E04

200352

Chaffer执行器未校准。（仅限B型）

E04

200353

筛子执行器未校准。（仅限B型）

E04

200354

预清洁执行器未校准。（仅限B型）

OUZXMAG，00018B7 -19-10OCT02-25 / 25
