打结器种类介绍及几种不常见用法，绝对长见识
打结器种类介绍及几种不常见用法
方捆机的核心零部件是打结器，但打结器不仅用在打捆机上，打结器也有多种形式，笔者就所见到过的打结器种类和一些不常见的用法进行介绍，疏漏之处还请农机人指正。
l D型打结器
D型打结器最常见，现有方捆机中，除克拉斯打捆机外，使用过的都是D型打结器。D型打结器主要生产厂家有Rasspe和Raussendorf，部分打捆机主机厂也有生产。D型打结器结构基本相同，不过不同厂家打结器结构各有不同。Rasspe打结器最常见，架体大量采用曲面，驱动齿盘为整体式，如下图所示。

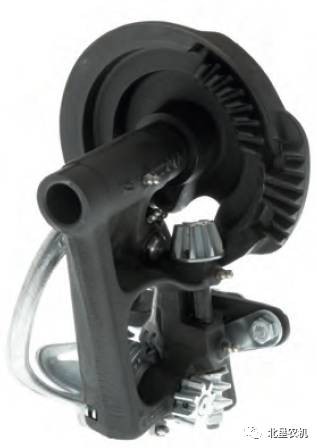

Rasspe3770和6003打结器
Rasspe还有一种双结D型打结器，主要用在大方捆上，驱动齿盘转一圈，形成两个绳结。

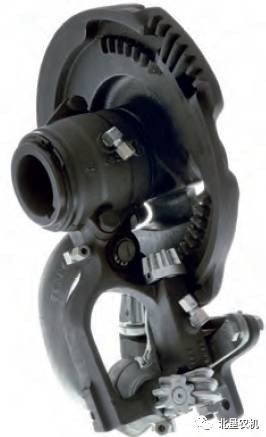

Rasspe双结打结器
Raussendorf打结器在国内使用较少，但其结构有一定优势，如打结器架体强度较大、打结器架体安装在驱动齿盘套管上，调节简便、驱动齿盘脱绳杆凸轮做成装配结构，使脱绳杆凸轮磨损后可以更换，降低使用成本。另外Raussendorf打结器可以和Rasspe打结器互换安装，目前在国内开始推广使用。
Raussendorf打结器
世达尔D型打结器特点是打结器驱动齿盘外侧铸造有拨绳板凸轮，打捆机省去了拨绳板凸轮。

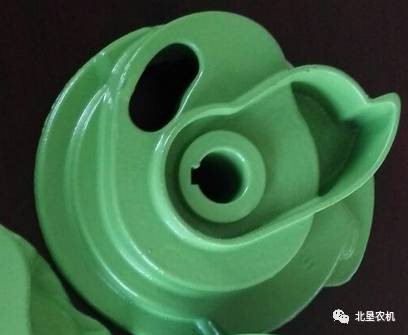

世达尔打结器驱动齿盘
l C型打结器
克拉斯打捆机上使用的打结器均为C型打结器。C型打结器典型特点是取消了脱绳杆，采用蹄形夹绳盘，对绳子粗细适应性较好。另外C型打结器的蹄形夹绳盘每次动作时交替夹住和松开绳子，使得打出的绳结为活结，拆捆方便。

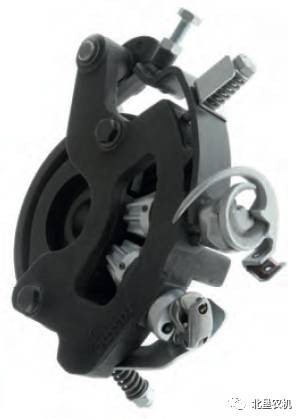

克拉斯C型打结器

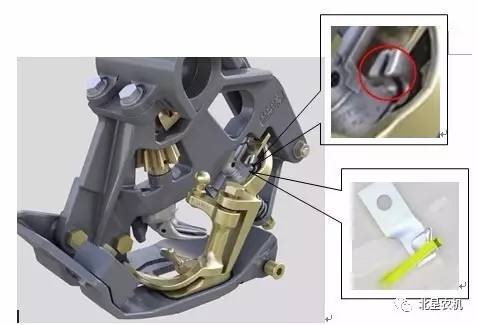

意大利BCS也有C型打结器，不过是用在大型割捆机上，打结器结构和克拉斯的C型打结器有所区别，蹄形夹绳盘上的切断捆绳的豁口处，克拉斯的是两个豁口，刀片从中间过，将夹住的次级捆绳切断。
BCS打捆机的夹绳盘上切断捆绳的豁口只有一个，刀片与之紧贴着将捆绳切断。
BCS的C型打结器
l Loop knotter（活结打结器）

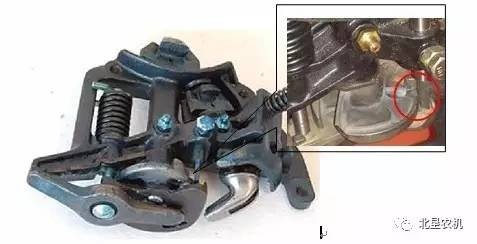

这种打结器主要用在小型割捆机上，体积比常见打结器的体积要小。打结钳嘴和夹绳盘每次转360度，夹绳盘为锥形，打出的绳结为活结。

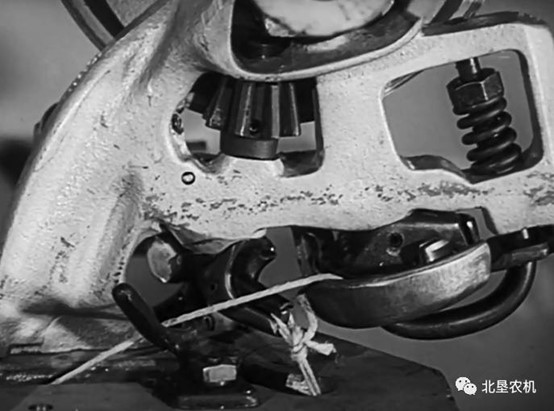

Rasspe的活结打结器

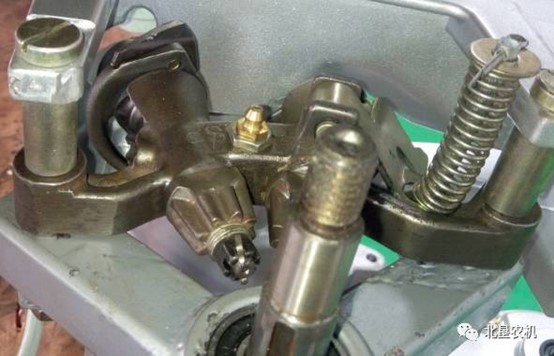

小割捆机的活结打结器
l Loop DoubleKnotter（活结双结打结器）
这种打结器目前还没有见到产品推向市场，打结器工作原理还不太明白，但从展示来看，取消了铸造驱动齿盘，降低了加工成本。

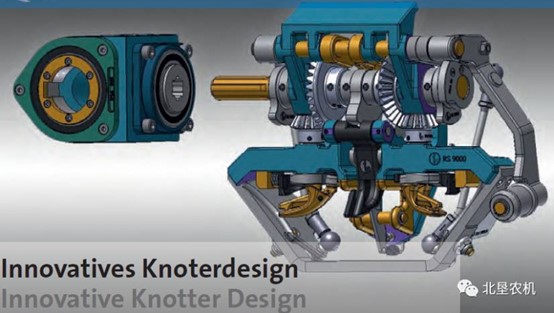

Rasspe Loop 双打结器
几种不常见的打结器使用情况：
l 用作捆绑机
类似于打结器试验台架，采用电机驱动的捆绑机，用来捆绑作业。

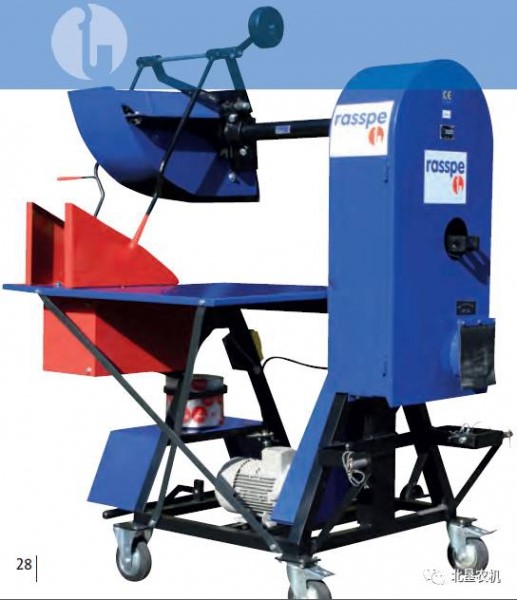

Rasspe捆绑机
l 用作固定式压缩机的捆绑作业
固定式液压压实机的捆绑作业也可以使用打结器进行作业。
Raussendorf固定压缩机打结器捆绑机组
